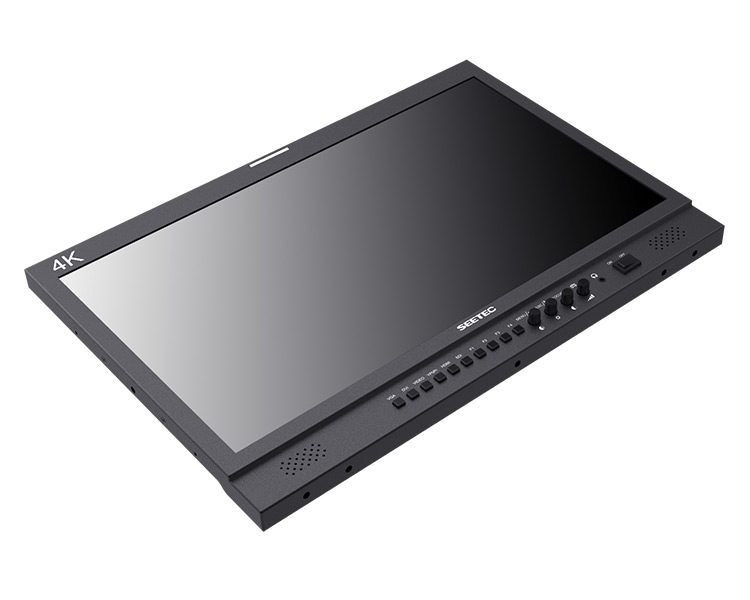

SEETEC 21.5" 3G-SDI 4K HDMI 广播级导演监视器 IPS 全高清1920x1080 4K215-9HSD-192
型号：4K215-9HSD-192
简介
屏幕尺寸：21.5" IPS
分辨率： 1920x1080 pixels
屏幕比例：16:9
亮度： 250cd/m²
输入
3G-SDI、 HDMI、 YPbPr、 DVI、 Video、 Audio(L/R)
输出
3G-SDI、 HDMI、 YPbPr、 Video、 耳机孔、 扬声器

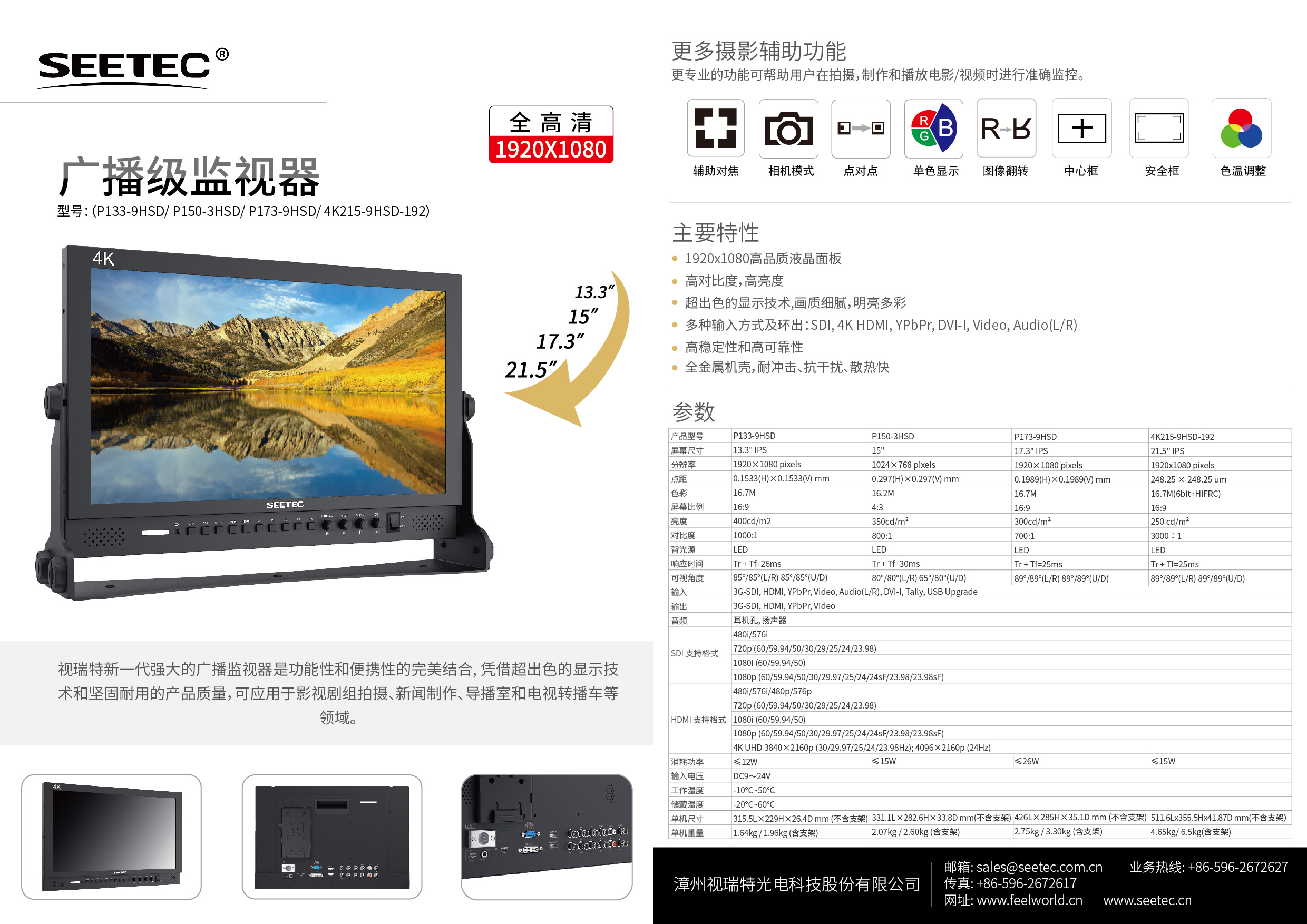

DM
Shop/2018/6/DM.jpg
下载
正在提交中....
联系我们
概览
特征
参数
视频
应用
附件
SEETEC专业广播级液晶监视器，已经广泛应用于各级电视台的新闻制作、播出机房和电视转播车等领域。由于该系列产品是与其它专业设备紧密配套使用，因此，高稳定性、高可靠性和电磁兼容性，是保证整个系统正常运行的重要条件。
稳定性和可靠性
铝制外壳设计，不仅使产品更加坚固、耐用，也很好地解决了产品的散热问题。同时，也增强了抗干扰能力。
专业辅助拍摄功能
SEETEC监视器自带了的丰富功能，非常适合高端广播级监看工作，如辅助对焦、单色显示、相机模式、中心标记、框型标记、图像冻结、图像翻转、图像显示比例切换、色温调整等，可以帮助摄影师更好地调焦、取景，更快捷地获得更清晰的高质量图像。
SEETEC监视器自带了的丰富功能，非常适合高端广播级监看工作，如辅助对焦、单色显示、相机模式、中心标记、框型标记、图像冻结、图像翻转、图像显示比例切换、色温调整等，可以帮助摄影师更好地调焦、取景，更快捷地获得更清晰的高质量图像。

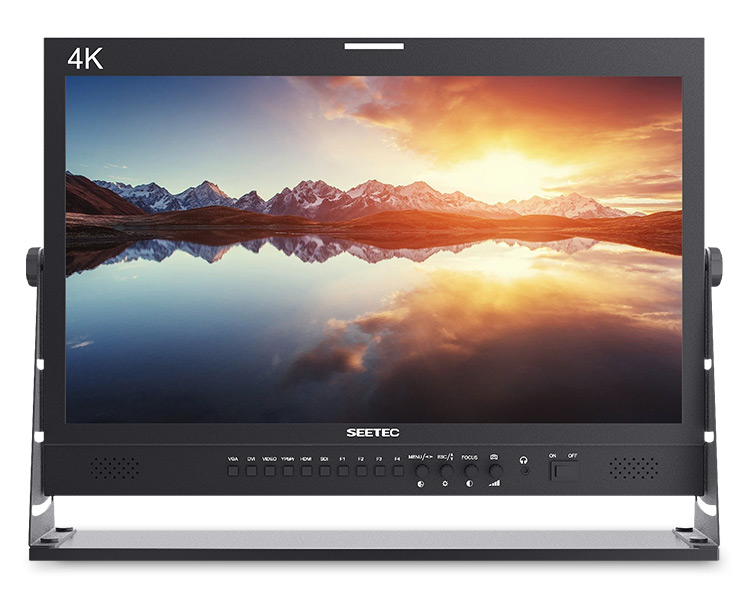

1920X1080全高清液晶面板
SEETEC 4K215-9HSD-192采用21.5英寸IPS广视角全高清液晶面板，呈现非凡、自然的高清画面，让您体验到无色差绚丽的细节表现和真实的色彩还原能力。
SEETEC 4K215-9HSD-192采用21.5英寸IPS广视角全高清液晶面板，呈现非凡、自然的高清画面，让您体验到无色差绚丽的细节表现和真实的色彩还原能力。
IPS 178° 广视角
4K215-9HSD-192采用新一代IPS广视角液晶面板，具有178°超广视角，以全新视觉技术消除色偏现象，提供比普通面板更宽阔的视野范围，让您无论处于何种方位，都可以清楚的欣赏到监视器传递的信息，保证色彩的真实性。
4K215-9HSD-192采用新一代IPS广视角液晶面板，具有178°超广视角，以全新视觉技术消除色偏现象，提供比普通面板更宽阔的视野范围，让您无论处于何种方位，都可以清楚的欣赏到监视器传递的信息，保证色彩的真实性。
真实色彩 专业校色
采用Rec.709色彩标准
SEETEC采用各专业领域信赖的Rec.709高清色彩标准，使用专业调色技术运用算法，配合专业仪器出厂校准，准确还原影片中的色彩，不失真不偏色，显示真实的影像，让您的拍摄如虎添翼。
采用Rec.709色彩标准
SEETEC采用各专业领域信赖的Rec.709高清色彩标准，使用专业调色技术运用算法，配合专业仪器出厂校准，准确还原影片中的色彩，不失真不偏色，显示真实的影像，让您的拍摄如虎添翼。
准确的色彩还原
SEETEC监视器支持符合ITU标准与HD视频Rec.709规范一致的色彩空间，先进的图像处理技术，让图像清晰呈现，使色彩过度极其自然，保证准确的色彩还原，重现拍摄实物的自然本色，使用户能够准确地评估各种输入视频信号质量。
SEETEC监视器支持符合ITU标准与HD视频Rec.709规范一致的色彩空间，先进的图像处理技术，让图像清晰呈现，使色彩过度极其自然，保证准确的色彩还原，重现拍摄实物的自然本色，使用户能够准确地评估各种输入视频信号质量。

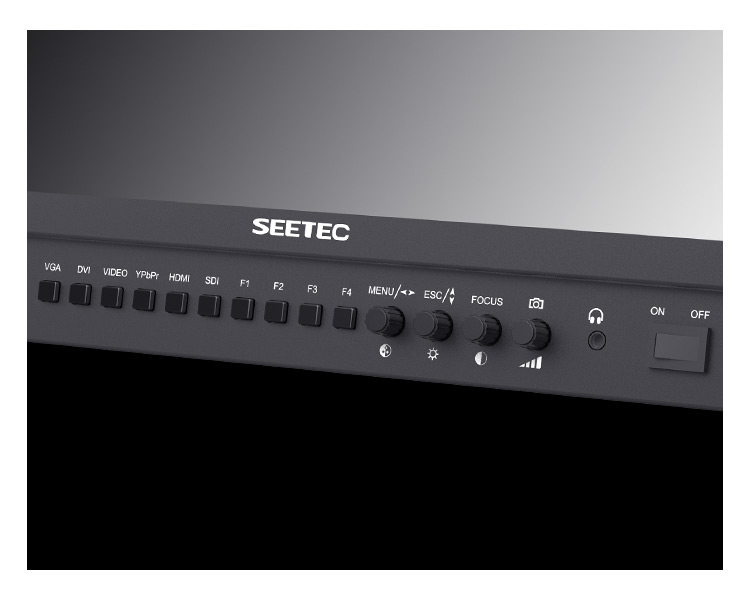

易于操作的功能按键
SEETEC 4K215-9HSD-192符合大多数专业的应用要求，面板上配备了4个快捷键（F1～F4），您可以根据自身的需求设置快捷键功能，如：辅助对焦，点对点，中心标记/框形标记，单色显示，图像翻转等功能。还配备了双功能、旋钮式开关让您享有更方便、更快捷的操作快感。
SEETEC 4K215-9HSD-192符合大多数专业的应用要求，面板上配备了4个快捷键（F1～F4），您可以根据自身的需求设置快捷键功能，如：辅助对焦，点对点，中心标记/框形标记，单色显示，图像翻转等功能。还配备了双功能、旋钮式开关让您享有更方便、更快捷的操作快感。
专业监看质量

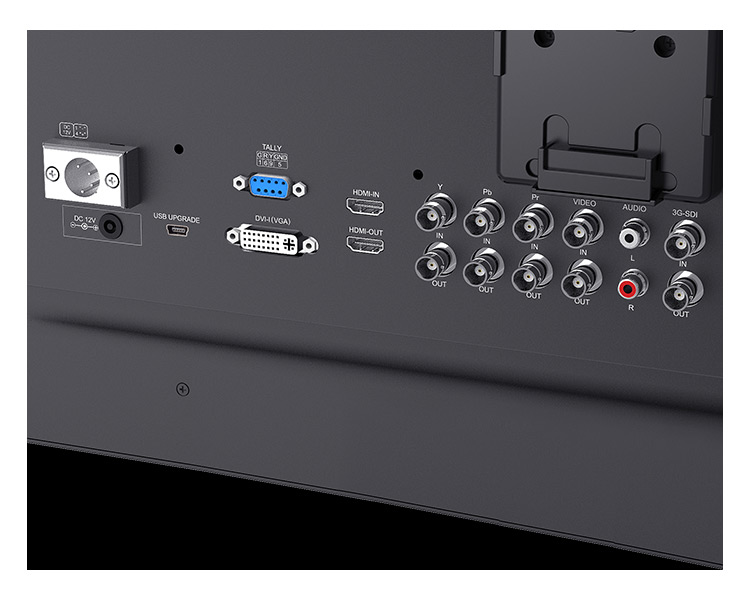

4K215-9HSD-192是一款应用广泛的高品质监视器，从广电机构到移动式现场制作，甚至是电影外景拍摄制作都能胜任！配备了3G-SDI、HDMI、YPbPr、Video、AudioL/R、DVI接口，多种输入方式满足您各种专业显示方案的需求。
4K215-9HSD-192是一款应用广泛的高品质监视器，从广电机构到移动式现场制作，甚至是电影外景拍摄制作都能胜任！配备了3G-SDI、HDMI、YPbPr、Video、AudioL/R、DVI接口，多种输入方式满足您各种专业显示方案的需求。

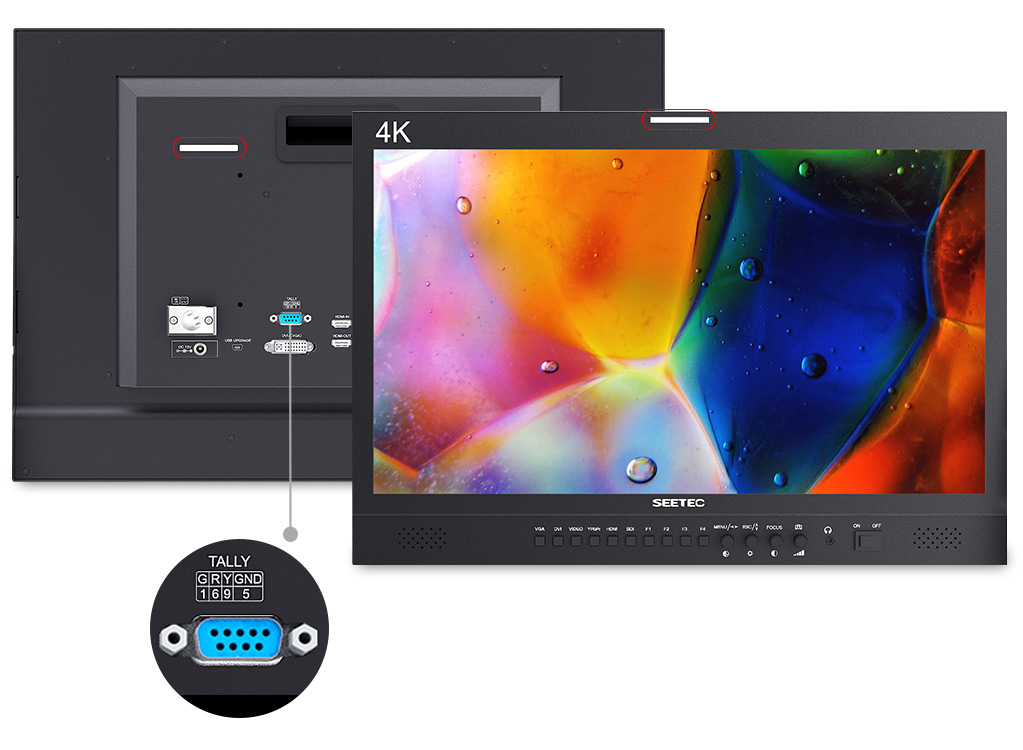

3色Tally灯
4K215-9HSD-192监视器配备全高清LCD屏幕，并支持tally功能，是现场播出工作的理想选择。不同于简单的tally指示灯，4K215-9HSD-192D前后均设置了TALLY灯，可以显示红色、绿色和黄色指示tally信号，让您在现场制作期间，总能知晓哪路信号正在记录或播出，或知道切换台的预览输出上插入的摄像机是哪一台。Tally信号可通过监视器背面的工业标准并行接口连接控制。
4K215-9HSD-192监视器配备全高清LCD屏幕，并支持tally功能，是现场播出工作的理想选择。不同于简单的tally指示灯，4K215-9HSD-192D前后均设置了TALLY灯，可以显示红色、绿色和黄色指示tally信号，让您在现场制作期间，总能知晓哪路信号正在记录或播出，或知道切换台的预览输出上插入的摄像机是哪一台。Tally信号可通过监视器背面的工业标准并行接口连接控制。

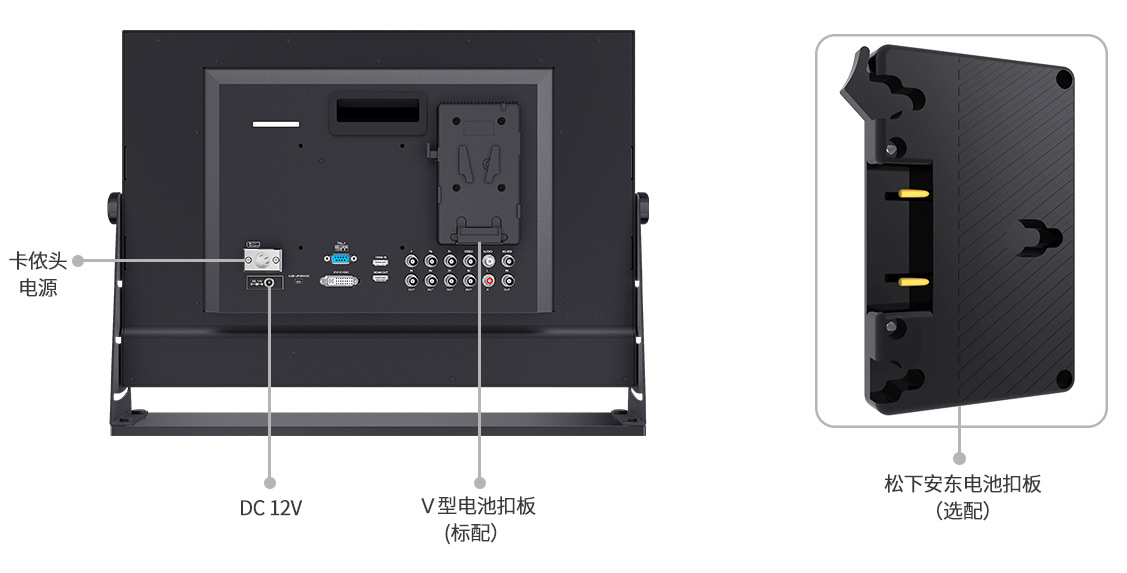

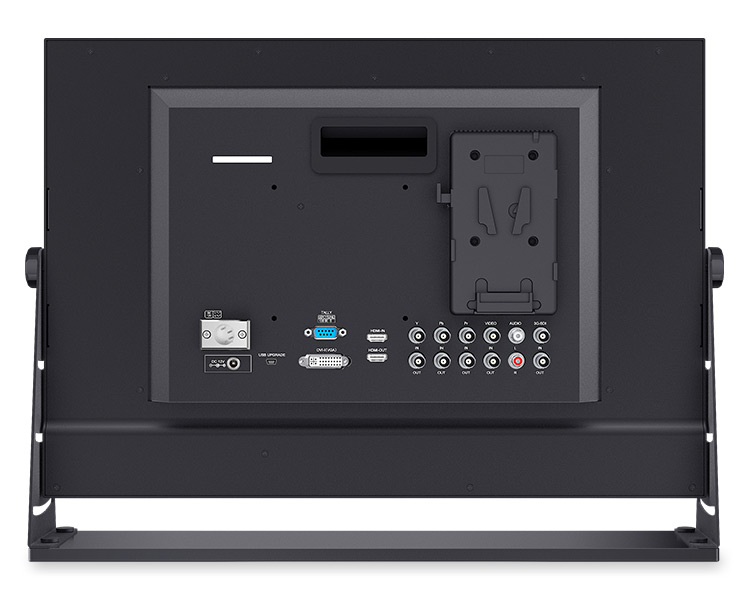

灵活的供电设计
4K215-9HSD-192监视器具有双供电系统：适配器供电或者锂电池供电。采用适配器供电，可通过12V DC电源或者卡侬头电源接口进行供电；锂电池供电可通过索尼V型电池扣板（标配），松下安东电池扣板（选配）进行供电。因此可为您提供极大的灵活性，无论是外景还是演播室制作都能使用。
4K215-9HSD-192监视器具有双供电系统：适配器供电或者锂电池供电。采用适配器供电，可通过12V DC电源或者卡侬头电源接口进行供电；锂电池供电可通过索尼V型电池扣板（标配），松下安东电池扣板（选配）进行供电。因此可为您提供极大的灵活性，无论是外景还是演播室制作都能使用。
两种安装方式（可选）
1. IPS广角屏，全高清1920x1080 超高分辨率，丰富的色彩层次
2. HDMI, 3G-SDI, Ypbpr, Video, Audio(L/R) 输入和 HDMI, 3G-SDI, Ypbpr, Video 环出
3. 产品特性：
* 峰值辅助对焦 (黑白背景上红色勾边）
* 单色显示 (红，绿，蓝，单色)
* 5D II相机模式
* 点对点
* 中心标记
* 框型标记 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 图像翻转(水平，垂直，水平&垂直)
* 图像冻结
* 全局缩放
* 上下/左右缩放
* 峰值辅助对焦 (黑白背景上红色勾边）
* 单色显示 (红，绿，蓝，单色)
* 5D II相机模式
* 点对点
* 中心标记
* 框型标记 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 图像翻转(水平，垂直，水平&垂直)
* 图像冻结
* 全局缩放
* 上下/左右缩放
4. 前置3.5mm 耳机孔, 内置扬声器
5. 3色Tally 指示灯（红, 绿, 黄）
6. 供电方式：DC 12V和四芯卡侬
辅助对焦
将亮度对比高的轮廓用红线表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。
单色显示
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下，用户可以选择红色，绿色，蓝色和单色来驱动像素点，在此模式下可以更快更准确地调整画面的色调饱和度。
相机模式
在相机模式下，画面可全屏显示。
点对点
使电影制作人通过1:1比例查看输入图像源，而无需缩放，点对点对于捕捉画面最佳细节至关重要。
中心标记，安全框
SEETEC监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时，对于构图的安全提示.保障稳定可靠的拍摄高效进行，满足多样化的后期编辑需求 (80%,85%,90%,93%,96%,2.35:1)。
镜像模式
在镜像模式下图像可实现水平，垂直和水平&垂直三种模式翻转。
面板特性
| 型号 | 4K215-9HSD-192 |
| 屏幕尺寸 | 21.5" IPS |
| 色彩 | 16.7M (8-bit) |
| 分辨率 | 1920×1080 pixels |
| 点距 | 248.25x248.25 um |
| 屏幕比例 | 16:9 |
| 亮度 | 250cd/m² |
| 对比度 | 3000:1 |
| 背光源 | LED |
| 可视角度 | 89°/89°(L/R) 89°/89°(U/D) |
输入
| 1 X HDMI | HDMI |
| 1 X BNC | 3G-SDI |
| 3 X BNC | YPbPr |
| 1 X DVI-I | DVI-I |
| 1 X BNC | Video |
| 2 X RCA | Audio(L/R) |
输出
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 3 X BNC | YPbPr |
| 1 X BNC | Video |
音频
| 音频输出 | 耳机孔，内置扬声器 |
SDI 支持格式
| 480i/576i |
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
HDMI 支持格式
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
| 4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz) |
其他规格
| 输入电压 | DC9～24V |
| 消耗功率 | ≤15W |
| 工作温度 | -10°C~50°C |
| 储藏温度 | -20°C~60°C |
| 单机尺寸 | 511.6Lx355.5Hx41.87D mm (不含支架) |
| 单机重量 | 4.65kg (不含支架)/ 6.5kg (含支架) |
功能
| * 峰值辅助对焦 (黑白画面时,红色勾边) |
| * 中心标记 |
| * 框型标记 (80%,85%,90%,93%,96%,2.35:1) |
| * 图像冻结 |
| * 图像翻转 (水平，垂直，水平&垂直) |
| * 相机模式 |
| * 点对点（在4K信号模式下不支持） |
| * 单色显示 (红,绿,蓝,单色) |
| * 全局缩放（在4K信号模式下不支持） |
| * 上下/左右缩放（在4K信号模式下不支持） |
| * 显示比例（在4K信号模式下不支持） |
| * Tally 指示灯 |

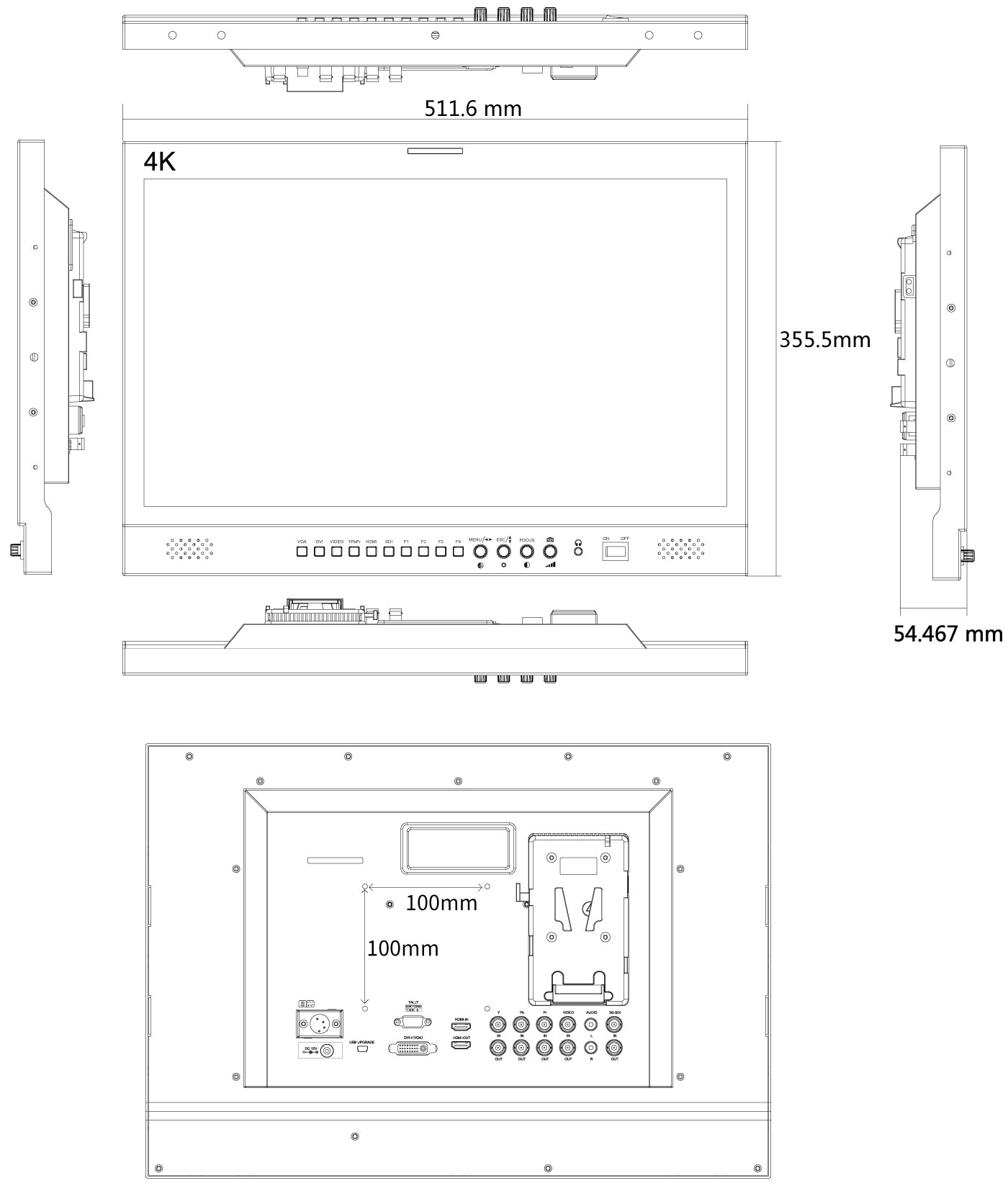

尺寸图 (单位: mm)
工作流程
为现场直播、广播及后期制作提供广播级监看
视瑞特4K215-9HSD-192都是一款广泛适用的监视器，支持SD/HD/3G-SDI及4K HDMI 2160p的Ultra HD，它的各项强大功能是用于广播及后期制作的不二之选！兼容外接电池、12V DC直流电源及卡侬头电源，室内或者户外任何地方都可方便使用！如在现场拍摄，您可使用外接电池，而棚内、转播车上或后期制作室使用时则可连接到标准电源。
为现场直播、广播及后期制作提供广播级监看
视瑞特4K215-9HSD-192都是一款广泛适用的监视器，支持SD/HD/3G-SDI及4K HDMI 2160p的Ultra HD，它的各项强大功能是用于广播及后期制作的不二之选！兼容外接电池、12V DC直流电源及卡侬头电源，室内或者户外任何地方都可方便使用！如在现场拍摄，您可使用外接电池，而棚内、转播车上或后期制作室使用时则可连接到标准电源。
现场直播
各大播出机构的理想机架式监看方案
在演播室采用多机位摄制时，需同时看到各路摄像机画面、图文、键及节目画面。4K215-9HSD-192前后均设置了TALLY灯，可以显示红色、绿色和黄色指示tally信号，让您在现场制作期间，总能知晓哪路信号正在记录或播出。FHD分辨率显示屏清晰无比，您可轻松检查所有机位是否准确对焦并确保颜色一致！
各大播出机构的理想机架式监看方案
在演播室采用多机位摄制时，需同时看到各路摄像机画面、图文、键及节目画面。4K215-9HSD-192前后均设置了TALLY灯，可以显示红色、绿色和黄色指示tally信号，让您在现场制作期间，总能知晓哪路信号正在记录或播出。FHD分辨率显示屏清晰无比，您可轻松检查所有机位是否准确对焦并确保颜色一致！
转播车
纤薄设计，适合狭小空间安装！
对于空间有限的新闻直播车来说，4K215-9HSD-192是理想选择。它秉承超薄设计理念，以便安装在新闻直播车内狭窄的机架上。它还兼容外接电池、DC电源和卡侬头电源，灵活在任何地点使用。此外，它带有多种安全框比例，如此贴心的设计能让您在现场制作时明确画面的安全区域。
纤薄设计，适合狭小空间安装！
对于空间有限的新闻直播车来说，4K215-9HSD-192是理想选择。它秉承超薄设计理念，以便安装在新闻直播车内狭窄的机架上。它还兼容外接电池、DC电源和卡侬头电源，灵活在任何地点使用。此外，它带有多种安全框比例，如此贴心的设计能让您在现场制作时明确画面的安全区域。

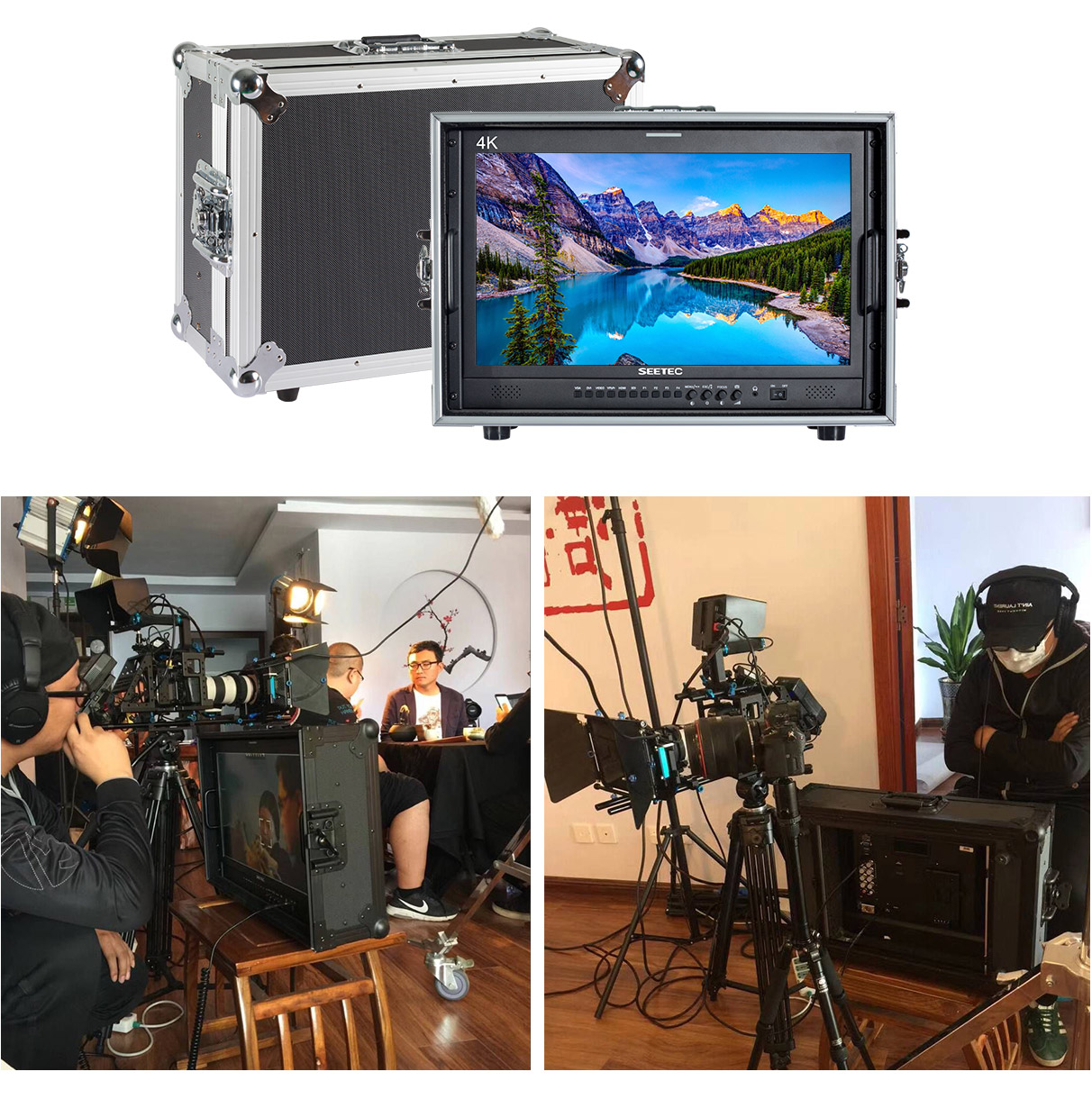

可装入航空箱
轻巧机身，剧组高效监看
可选装配便携式铝箱，能有效保护监视器并便于运输携带，从而适用于苛刻的外景拍摄环境。SEETEC 4K215-9HSD-192根据现场监看的使用习惯，可选铝箱，前后盖可以快速打开安装，节约准备影视器材的时间，无论开工或收工，可迅速使监视器进入工作和整备状态。
轻巧机身，剧组高效监看
可选装配便携式铝箱，能有效保护监视器并便于运输携带，从而适用于苛刻的外景拍摄环境。SEETEC 4K215-9HSD-192根据现场监看的使用习惯，可选铝箱，前后盖可以快速打开安装，节约准备影视器材的时间，无论开工或收工，可迅速使监视器进入工作和整备状态。

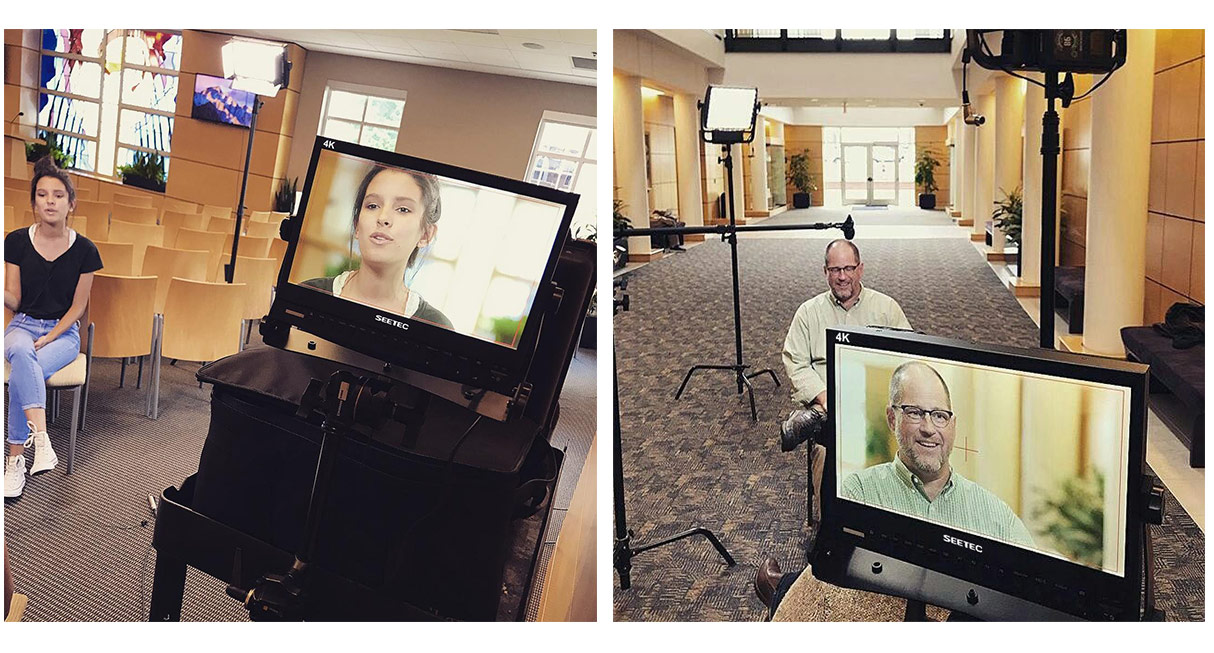

现场摄制团队监看
轻松实现精确对焦和完美取景，让每位工作人员都能看清楚拍摄画面
SEETEC 4K215-9HSD-192峰值对焦指示和画面缩放等功能全都容纳在这一更大的21.5英寸画面显示，可以检查对焦是否准确，摄制人员可以更清楚看到拍摄画面，提供安全框，为制作人员设计字幕或特技位置提供参照，使它成为现场监看数字电影、广告和电视节目制作不可或缺的理想利器。
轻松实现精确对焦和完美取景，让每位工作人员都能看清楚拍摄画面
SEETEC 4K215-9HSD-192峰值对焦指示和画面缩放等功能全都容纳在这一更大的21.5英寸画面显示，可以检查对焦是否准确，摄制人员可以更清楚看到拍摄画面，提供安全框，为制作人员设计字幕或特技位置提供参照，使它成为现场监看数字电影、广告和电视节目制作不可或缺的理想利器。
标准配件:
1× 迷你HDMI线
1× V型电池背扣
1× 3A电源适配器
1× Tally转接套件
1× 摇臂支架
1× 说明书
