SDI⇌HDMI 双向互转转换器 SCH

Hits： 次

型号：SCH

简介

● 1路SDI输入，2路SDI输出，1路HDMI输入及输出
● 两种供电系统
● 标准1/4安装孔
● 电源/输入/输出状态指示灯
● 金属外壳设计

输入

3G/HD/SD-SDI、 HDMI

输出

3G/HD/SD-SDI、 HDMI

DM

pdf

下载

本站下载

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件

转换器

视瑞特迷你广播级转换器系列全新登场！

采用精美便携式设计，是广播级高品质视频转换器，该系列中的三款型号分别为SDI转HDMI，HDMI转SDI及SDI ⇌ HDMI 互转。
视瑞特广播级转换器配备行业标准“1/4-20”孔，便于安装在任何位置。这款转换器设有HDMI和专业的3G-SDI接口，支持大多数行业通用格式。灵活的两种供电方式，配备F970电池背扣，方便户外使用，也可以通过DC电源供电。

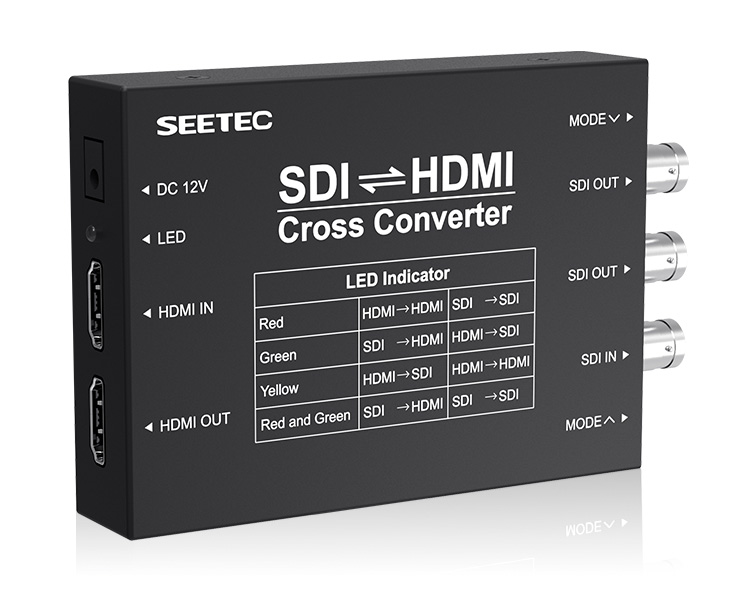

SDI ⇌ HDMI互转转换器
输入：1x HDMI；1X SDI
输出：1X HDMI；2X SDI

hd-sdi-hdmi-converter

SDI HDMI高清信号互转



  • 轻松胜任各类应用环境
    拥有广播级品质的迷你转换器！
    视瑞特迷你转换器设计精巧，可以安装到任何位置使用！您可以将它放入电脑包四处携带，还可以在户外直播车内使用，也可以装入航空箱。它们十分适合用于新闻播报类制作，以及周围部署有多台屏幕和摄像机的现场活动，甚至还能应用到电视节目当中，为部署在现场的大屏幕电视机提供信号！

  • hdmi-sdi-adapter



hd-sdi-connector



共享高清视界
采用高性能数字芯片，1080P高清分辨率完美展现，确保屏幕画质高清不失真不稳定等因素。





标准尺寸接口
充分利用您手头已有的线缆！
视瑞特转换器配备标准尺寸的3G-SDI和HDMI接口！而且，这些SDI接口均支持多速率，因此能兼容SD和HD-SDI设备。迷你转换器 SDI ⇌ HDMI互转配备一路HDMI输入，一路HDMI输出，一路 SDI输入，两路3G-SDI输出，可连接到切换台、矩阵以及监视器等众多设备！

SCH SDI HDMI输入 输出转换器



快捷操控, 设置简易
SDI ⇌ HDMI互转转换器设有LED信号指示灯，用来指示您所选择的转换模式，正面还印指示灯颜色对应转换模式示意图，您只需按mode上下键切 换信号灯颜色，就可以快速您所需要的转换模式。
红色：HDMI 转HDMI，SDI 转 SDI
绿色：SDI 转 HDMI，HDMI 转 SDI
黄色：HDMI 转 SDI，HDMI 转 HDMI
红色/绿色交替闪烁： SDI 转HDMI，SDI 转 SDI

video-monitor-switch



灵活的双供电系统
视瑞特迷你转换器具有双供电系统：适配器供电或者锂电池供电。采用适配器供电可避免更换电池；配备F970电池背扣，可通过锂电池供电，是户外拍摄的最佳选择。

hdmi-to-3g-sdi



简洁紧凑，经久耐用
适合各种制作环境！
SEETEC Mini Converter系列采用非常便携耐用的金属外壳设计，能胜任各种场合使用！您可以把它们安装在演播室的设备机架上或者新闻车内，还能在出外景的时候随身携带，用于体育节目直播以及其他活动制作。

sd-to-hd-converter



灵活安装
视瑞特广播级转换器配备行业标准“1/4-20”孔，便于安装在任何位置。

SDI HDMI互转转换器



应用展示

多台信号连接SDI HDMI互转转换盒





SDI/HDMI双向互转广播级转换器是一款将高清数字分量串行接口(SDI、HD-SDI和3G-SDI)信号转换为HDMI信号，以及将HDMI信号转换为高清数字分量串行接口SDI信号的设备。该设备集成SDI接收器及HDMI 调制器，可方便将SDI信号和HDMI信号的进行互转。
该设备可广泛应用于多媒体信号广播、广播电视节目制作与传播、SDI/HDMI信号延伸和视频安防监控领域。

特点:
1. 1路SDI输入，2路SDI输出，1路HDMI输入及输出。
2. 支持 SMPTE 424M, SMPTE 292M, SMPTE 259M标准,标准SD/HD/3G-SDI信号均可完美转换。
3. 采用自适应信号增强技术，同时确保视频信号无损还原。
4. 支持5V-24V宽幅电压输入。
5. 灵活的供电系统，适配器供电或者电池供电。
6. 便携式设计方便工程项目使用。
7. 标准准1/4孔安装 。
8. 电源/输入/输出状态指示灯。
9. 金属外壳设计，坚固耐用。



型号
 SCH (SDI ⇌ HDMI互转转换器)

输入
 1 X BNC  3G/HD/SD-SDI
 1 X HDMI  HDMI

输出
 2 X BNC  3G/HD/SD-SDI
 1 X HDMI  HDMI

SDI 支持格式
3G-SDI:1080P(60/59.94/50)
HD-SDI:1080P(30/29.97/25/24)
1080I(60/59.94/50)
1080PsF24
720P(60/59.94/50/30/25/24)

HDMI 支持格式
1080P(60/59.94/50/30/29.97/25/24)
1080I(60/59.94/50)
1080PsF24
720P(60/59.94/50/30/25/24)

其他规格
 功耗  ≤4.2W
 输入电压  DC 5～24V
 电源  DC 12V
 电池背扣  F970（标准）；D28S, E6（可选）
 工作温度  -20°C~60°C
 储藏温度  -30°C~70°C
 单机尺寸  108.5L×78.8H×23D mm
 单机重量  230g/ 260g (With F970 Plate)



尺寸图 (单位: mm)

多台信号连接SDI HDMI互转转换盒

标准配件：
  1× 电源适配器
  1× F970 电池扣板
  1× 说明书
